صنعت ساختمان در حال تجربه یکی از مهم‌ترین تغییرات فناورانه خود است. در کنار توسعه مصالح کم‌کربن، ساختمان‌های هوشمند و روش‌های نوین اجرا، چاپ سه‌بعدی ساختمان نیز به‌عنوان یکی از فناوری‌های نوظهور ساخت‌وساز در حال گسترش است.
در چاپ سه‌بعدی ساختمان، به جای استفاده از قالب‌های سنتی و اجرای مصالح به روش‌های متداول، ماده ساختمانی توسط یک سیستم مکانیزه و بر اساس یک مدل دیجیتال، به صورت لایه‌به‌لایه روی یکدیگر قرار می‌گیرد و شکل نهایی سازه یا قطعه را ایجاد می‌کند.
اما نکته مهم اینجاست که نمی‌توان هر نوع ملات یا بتن معمولی را داخل یک پرینتر سه‌بعدی استفاده کرد. ماده مورد استفاده باید ویژگی‌هایی داشته باشد که در یک ملات ساختمانی معمولی الزاماً مورد نیاز نیست؛ از جمله قابلیت پمپاژ، قابلیت اکستروژن، حفظ شکل لایه‌ها و چسبندگی مناسب بین لایه‌های متوالی. به همین دلیل، در سال‌های اخیر محصولات تخصصی تحت عنوان 3D Printing Mortar یا ملات چاپ سه‌بعدی در بازار جهانی توسعه یافته‌اند.
ملات چاپ سه‌بعدی ساختمان چیست؟
ملات چاپ سه‌بعدی، یک ملات مهندسی‌شده است که مشخصات آن با هدف استفاده در فرآیند چاپ لایه‌ای و اکستروژن طراحی می‌شود.
در یک سیستم متداول، ملات خشک پس از اختلاط با مقدار مشخصی آب، وارد تجهیزات پمپاژ شده و از طریق شیلنگ به هد چاپ منتقل می‌شود. سپس ماده از نازل خارج شده و به صورت یک رشته پیوسته در مسیر تعیین‌شده قرار می‌گیرد. چاپگر با تکرار این فرآیند، لایه‌های متوالی را روی یکدیگر قرار می‌دهد تا شکل نهایی ایجاد شود.
بنابراین در چاپ سه‌بعدی ساختمان، ملات، پرینتر، پمپ، نازل و نرم‌افزار طراحی در کنار یکدیگر یک سیستم واحد را تشکیل می‌دهند.این موضوع باعث شده است که طراحی ملات چاپ سه‌بعدی تنها بر اساس مقاومت فشاری یا کارایی معمول ملات انجام نشود، بلکه رفتار ماده در تمام مراحل فرآیند چاپ مورد توجه قرار گیرد.
چرا هر ملات ساختمانی برای پرینت سه‌بعدی مناسب نیست؟
در یک ملات معمولی، معمولاً هدف این است که ماده پس از اختلاط کارپذیری مناسب داشته باشد و بتوان آن را با روش موردنظر اجرا کرد.اما در چاپ سه‌بعدی، ماده باید چند ویژگی متفاوت را تقریباً به صورت هم‌زمان تأمین کند:
هنگام پمپاژ قابلیت جریان داشته باشد، هنگام عبور از نازل به‌صورت یکنواخت خارج شود، پس از خروج شکل خود را حفظ کند و بتواند وزن لایه‌های بعدی را تحمل کند.
این مسئله یک توازن دقیق ایجاد می‌کند. اگر ملات بیش از حد روان باشد، لایه‌های چاپ‌شده ممکن است تغییر شکل دهند؛ اگر بیش از حد سفت باشد، پمپاژ و اکستروژن دشوار می‌شود.
مطالعات علمی، قابلیت چاپ بتن و ملات را با پارامترهایی مانند Pumpability، Extrudability و Buildability بررسی می‌کنند و ویژگی‌هایی مانند تنش تسلیم، ویسکوزیته پلاستیک، تیکسوتروپی و زمان کارپذیری را از عوامل مهم در این فرآیند می‌دانند.
ملات چاپ سه‌بعدی، یک ملات مهندسی‌شده است که مشخصات آن با هدف استفاده در فرآیند چاپ لایه‌ای و اکستروژن طراحی می‌شود.
در یک سیستم متداول، ملات خشک پس از اختلاط با مقدار مشخصی آب، وارد تجهیزات پمپاژ شده و از طریق شیلنگ به هد چاپ منتقل می‌شود. سپس ماده از نازل خارج شده و به صورت یک رشته پیوسته در مسیر تعیین‌شده قرار می‌گیرد. چاپگر با تکرار این فرآیند، لایه‌های متوالی را روی یکدیگر قرار می‌دهد تا شکل نهایی ایجاد شود.
بنابراین در چاپ سه‌بعدی ساختمان، ملات، پرینتر، پمپ، نازل و نرم‌افزار طراحی در کنار یکدیگر یک سیستم واحد را تشکیل می‌دهند.این موضوع باعث شده است که طراحی ملات چاپ سه‌بعدی تنها بر اساس مقاومت فشاری یا کارایی معمول ملات انجام نشود، بلکه رفتار ماده در تمام مراحل فرآیند چاپ مورد توجه قرار گیرد.
چهار ویژگی اصلی ملات چاپ سه‌بعدی
۱. قابلیت پمپاژ؛ Pumpability
ملات باید بتواند از تجهیزات انتقال، پمپ و شیلنگ عبور کرده و بدون ایجاد انسداد یا افت شدید عملکرد به نازل برسد.
دانه‌بندی سنگدانه‌ها، نوع بایندر، میزان آب، نسبت سنگدانه به بایندر و نوع افزودنی‌های شیمیایی می‌توانند بر رفتار ملات در هنگام پمپاژ تأثیر بگذارند. به همین دلیل، طراحی یک ملات چاپ سه‌بعدی نیازمند کنترل دقیق مشخصات مواد اولیه است.
۲. قابلیت اکستروژن؛ Extrudability
پس از انتقال ملات به هد چاپ، ماده باید بتواند از نازل خارج شود و یک رشته یکنواخت و پیوسته تشکیل دهد.
هرگونه پارگی، جداشدگی، تغییر شکل شدید یا ناپایداری رشته می‌تواند باعث ایجاد نقص در هندسه قطعه چاپ‌شده شود.
از همین رو، اندازه ذرات و منحنی دانه‌بندی، مقدار آب، رئولوژی ملات و نوع افزودنی‌ها باید متناسب با مشخصات نازل و سرعت چاپ انتخاب شوند.
۳. قابلیت حفظ شکل و ساخت‌پذیری؛ Buildability
پس از قرار گرفتن اولین لایه، لایه‌های بعدی باید بدون ایجاد تغییر شکل غیرقابل‌قبول روی آن قرار بگیرند.
به زبان ساده، ملات باید بتواند وزن و فشار لایه‌های بالاتر را تحمل کند، بدون آنکه شکل طراحی‌شده را از دست بدهد.
به همین دلیل Buildability یکی از شاخص‌های اصلی در ارزیابی قابلیت چاپ ملات است و روش‌های مختلف آزمایشگاهی و مدل‌سازی برای ارزیابی آن توسعه یافته‌اند.
۴. چسبندگی بین لایه‌ها؛ Inter-layer Bonding
یکی از تفاوت‌های مهم ساختمان چاپ‌شده با ساختمان ساخته‌شده به روش سنتی، وجود تعداد زیادی سطح اتصال بین لایه‌ها است.
در نتیجه، مقاومت نهایی فقط به مقاومت خود ملات وابسته نیست؛ کیفیت اتصال بین لایه‌های متوالی نیز اهمیت دارد.
زمان سپری‌شده بین چاپ دو لایه، وضعیت سطح لایه قبلی، ترکیب ملات، سرعت چاپ، طراحی نازل و روش عمل‌آوری می‌توانند بر عملکرد این ناحیه اثر بگذارند. پژوهش‌های جدید نیز چسبندگی بین لایه‌ای را یکی از چالش‌های اصلی در عملکرد مکانیکی و دوام بتن چاپ سه‌بعدی معرفی کرده‌اند.
مواد اولیه ملات چاپ سه‌بعدی چه تفاوتی دارند؟
از نظر اجزای اصلی، ملات چاپ سه‌بعدی می‌تواند شباهت زیادی به برخی ملات‌های خشک پیشرفته داشته باشد؛ اما نسبت اجزا و انتخاب افزودنی‌ها باید براساس فرآیند چاپ تنظیم شود.
در یک فرمولاسیون تخصصی می‌توان از اجزایی مانند موارد زیر استفاده کرد:
- سیمان و سایر بایندرها
- سنگدانه‌های با دانه‌بندی کنترل‌شده
- فیلرهای معدنی
- مواد مکمل سیمانی
- افزودنی‌های اصلاح‌کننده رئولوژی
- فوق‌روان‌کننده‌ها و کاهنده‌های آب
- تنظیم‌کننده‌های زمان گیرش
- الیاف و سایر مواد تقویت‌کننده
تحقیقات جدید نشان می‌دهد نوع بایندر، اندازه و دانه‌بندی سنگدانه، نسبت آب به بایندر، مواد مکمل سیمانی، الیاف و افزودنی‌های شیمیایی همگی می‌توانند بر قابلیت پمپاژ، اکستروژن و حفظ شکل ملات چاپ‌شده اثر بگذارند.
نقش رئولوژی در چاپ سه‌بعدی ملات
یکی از مهم‌ترین تفاوت‌های ملات چاپ سه‌بعدی با ملات‌های معمولی، اهمیت بسیار زیاد رئولوژی است.
ملات باید در هنگام اعمال فشار توسط پمپ و عبور از مسیر انتقال، رفتار مناسبی داشته باشد و پس از خروج از نازل بتواند به سرعت ساختار خود را بازیابی کند.
به همین دلیل، پارامترهایی مانند:
تنش تسلیم، ویسکوزیته پلاستیک، تیکسوتروپی و زمان کارپذیری
در طراحی ملات چاپ سه‌بعدی اهمیت زیادی دارند. این ویژگی‌ها باید در کنار سرعت حرکت هد، قطر نازل، طول مسیر انتقال و سایر مشخصات دستگاه مورد بررسی قرار گیرند.
در واقع، یک فرمولاسیون ممکن است در یک پرینتر عملکرد مناسبی داشته باشد، اما با تغییر نازل، پمپ یا سرعت چاپ نیازمند اصلاح باشد.
این موضوع نشان می‌دهد که توسعه ملات چاپ سه‌بعدی، صرفاً توسعه یک محصول شیمیایی نیست و باید به عنوان یک سیستم ماده و ماشین دیده شود.
نمونه‌های واقعی ملات چاپ سه‌بعدی در جهان
LATICRETE M23؛ ملات تخصصی برای چاپ سه‌بعدی
شرکت LATICRETE محصول M23 3D Printing Mortar را برای استفاده در تجهیزات اکستروژن و ساخت لایه‌ای توسعه داده است.
طبق اطلاعات رسمی شرکت، این محصول دارای قابلیت پمپاژ و اکستروژن، قابلیت تحمل وزن لایه‌های بعدی و چسبندگی بین لایه‌هاست. این محصول در بسته‌بندی‌های 22.7 کیلوگرمی و 1000 کیلوگرمی عرضه می‌شود.
این محصول نمونه روشنی است از اینکه صنعت مصالح ساختمانی در حال حرکت از ملات‌های عمومی به سمت ملات‌هایی با عملکرد اختصاصی برای یک فرآیند تولید مشخص است.
Weber 3D ECO؛ تمرکز هم‌زمان بر چاپ‌پذیری و کاهش سیمان
یکی دیگر از نمونه‌های تجاری، Weber 3D ECO است که شرکت Weber آن را برای چاپ سه‌بعدی بتن توسعه داده است.
طبق اطلاعات فنی رسمی Weber، این محصول ملات خشک کارخانه‌ای است که برای چاپ سه‌بعدی تولید شده و حداکثر اندازه دانه آن 3 میلی‌متر، نیاز آبی آن حدود 9.85 درصد وزن محصول و زمان کارپذیری آن در دمای 20 درجه سانتی‌گراد حدود 60 دقیقه اعلام شده است. مقاومت فشاری گزارش‌شده آن پس از 28 روز بیش از 45 مگاپاسکال است.
Weber در معرفی این محصول همچنین اعلام کرده است که در توسعه ترکیب جدید، مصرف سیمان را تقریباً به نصف کاهش داده است؛ موضوعی که نشان‌دهنده حرکت هم‌زمان این فناوری به سمت چاپ‌پذیری و کاهش اثرات زیست‌محیطی است.
چاپ سه‌بعدی ساختمان در عمل
چاپ سه‌بعدی ساختمان دیگر صرفاً یک موضوع آزمایشگاهی نیست و پروژه‌های واقعی نیز با استفاده از این فناوری اجرا شده‌اند.

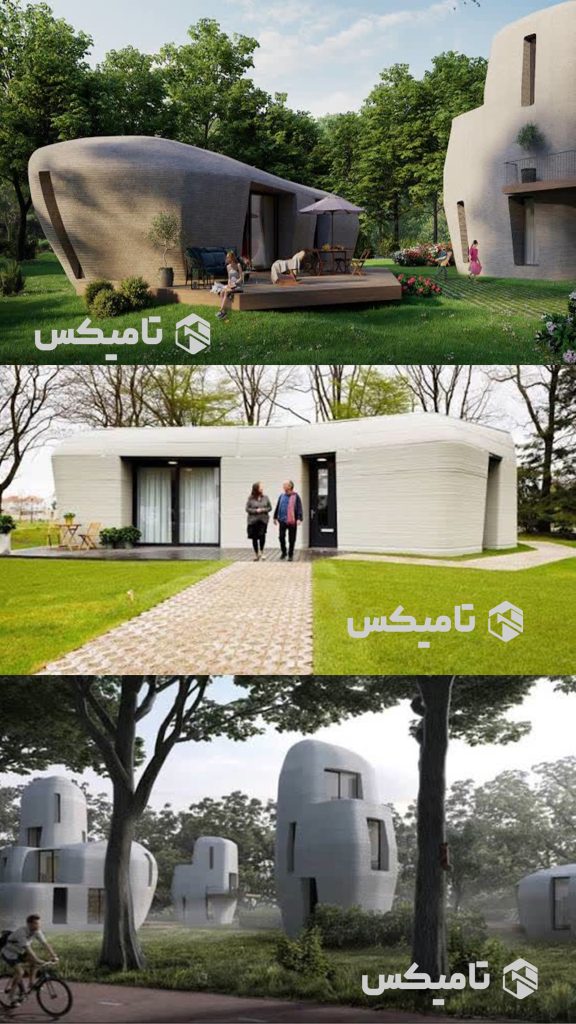

یکی از نمونه‌های شناخته‌شده، Project Milestone در شهر Eindhoven هلند است. نخستین خانه این پروژه در سال 2021 تکمیل شد و در تاریخ 30 آوریل همان سال کلید آن به نخستین ساکنان تحویل داده شد.
مزایای استفاده از ملات و بتن چاپ سه‌بعدی
فناوری چاپ سه‌بعدی می‌تواند مزایایی را در فرآیند ساخت ایجاد کند؛ از جمله امکان اجرای هندسه‌های پیچیده، کاهش وابستگی به قالب‌بندی در برخی کاربردها، اتوماسیون بیشتر فرآیند و ایجاد امکان تولید قطعات سفارشی.
یکی از مهم‌ترین مزیت‌های بالقوه، آزادی طراحی است. در روش‌های سنتی، اجرای فرم‌های پیچیده می‌تواند نیازمند قالب‌های خاص و فرآیندهای زمان‌بر باشد؛ اما در چاپ سه‌بعدی، مسیر حرکت نازل بر اساس مدل دیجیتال تعیین می‌شود.
از سوی دیگر، استفاده از مواد دقیقاً در مسیر مورد نیاز می‌تواند در برخی کاربردها به کاهش مصرف مصالح نسبت به روش‌های مبتنی بر قالب کمک کند. با این حال، میزان واقعی کاهش هزینه، زمان یا مصالح به نوع پروژه، طراحی سازه، تجهیزات و فرمولاسیون مورد استفاده وابسته است و نمی‌توان یک درصد ثابت را برای همه پروژه‌ها در نظر گرفت.
چالش‌های ملات چاپ سه‌بعدی چیست؟
با وجود پیشرفت این فناوری، چاپ سه‌بعدی ساختمان هنوز با چالش‌های فنی متعددی روبه‌رو است.
یکی از چالش‌های اصلی، ایجاد تعادل میان روانی و پایداری است. ملات باید به اندازه کافی روان باشد تا بتوان آن را پمپ و اکسترود کرد و در عین حال آن‌قدر پایدار باشد که پس از خروج از نازل تغییر شکل زیادی نداشته باشد.
چالش دیگر، کنترل چسبندگی بین لایه‌هاست. فاصله زمانی بین دو لایه، شرایط محیطی، طراحی نازل، مشخصات ملات و روش عمل‌آوری همگی می‌توانند روی کیفیت اتصال اثرگذار باشند.
همچنین، استانداردسازی روش‌های آزمون و ارزیابی مصالح قابل چاپ هنوز یکی از موضوعات مورد توجه پژوهشگران است و برای توسعه گسترده صنعتی این فناوری اهمیت دارد.
شرکت فناوری مصالح نوین ایرانیان؛ بیش از دو سال تحقیق و توسعه برای تولید ملات چاپ سه‌بعدی
شرکت فناوری مصالح نوین ایرانیان (تامیکس) به عنوان یک شرکت پرچمدار در حوزه تولید و ساخت مصالح ساختمانی نوین با توجه به تحولات صنعت ساختمان و اهمیت فناوری‌های نوین در آینده این صنعت، بیش از دو سال است که که با حمایت بنیاد مسکن انقلاب اسلامی موضوع توسعه و تولید ملات تخصصی مورد استفاده در چاپ سه‌بعدی ساختمان را در برنامه تحقیق و توسعه خود قرار داده است.
در این مدت، مطالعات و آزمایش‌های متعددی با هدف دستیابی به فرمولاسیونی مناسب برای الزامات این فناوری انجام شده است؛ از جمله بررسی رفتار ملات در فرآیند پمپاژ، اکستروژن، حفظ شکل لایه‌ها و ایجاد چسبندگی مناسب بین لایه‌های متوالی.
تفاوت اصلی این پروژه با توسعه یک ملات خشک معمولی در این است که محصول نهایی باید علاوه بر ویژگی‌های مکانیکی مورد نیاز، با فرآیند چاپ و مشخصات تجهیزات نیز هماهنگ باشد. به همین دلیل، در مسیر تحقیق و توسعه تامیکس، رفتار ماده در شرایط مختلف فرآیند چاپ مورد بررسی و اصلاح قرار گرفته است.
این فعالیت‌ها تاکنون به نتایج و موفقیت‌های فنی اولیه در زمینه توسعه فرمولاسیون ملات چاپ سه‌بعدی منجر شده است و شرکت فناوری مصالح نوین ایرانیان در حال ادامه فرآیند تحقیق و توسعه با هدف دستیابی به محصولی با قابلیت تولید صنعتی و عملکرد پایدار است.
هدف نهایی این پروژه، توسعه ملاتی است که از یک سو قابلیت پاسخگویی به نیازهای فنی چاپ سه‌بعدی ساختمان را داشته باشد و از سوی دیگر از نظر ثبات فرمولاسیون، قابلیت تولید انبوه، کیفیت مواد اولیه و امکان تجاری‌سازی نیز برای بازار ایران قابل اتکا باشد.
این پروژه بخشی از رویکرد تامیکس به توسعه نسل جدید مصالح ساختمانی است؛ مصالحی که در آنها دانش فرمولاسیون ملات خشک با فناوری‌های جدید ساخت‌وساز و اتوماسیون ترکیب می‌شود.
آینده ملات‌های چاپ سه‌بعدی در صنعت ساختمان
مسیر توسعه چاپ سه‌بعدی ساختمان به احتمال زیاد تنها به تولید اشکال پیچیده محدود نخواهد شد. هم‌زمان با توسعه رباتیک، نرم‌افزارهای طراحی و تجهیزات اتوماتیک، نیاز به مصالحی با رفتار دقیق و قابل کنترل نیز افزایش خواهد یافت.
در نسل‌های آینده ملات چاپ سه‌بعدی، علاوه بر قابلیت پمپاژ و اکستروژن، موضوعاتی مانند کاهش سیمان و کربن، استفاده از مواد مکمل سیمانی، مواد بازیافتی، کنترل جمع‌شدگی، افزایش دوام و استفاده از الیاف نیز می‌تواند نقش مهمی داشته باشد. تحقیقات جدید نیز این مسیر را به سمت طراحی هم‌زمان فرمولاسیون ماده و پارامترهای چاپ هدایت می‌کند.
بنابراین، آینده این فناوری فقط به «پرینتر بهتر» وابسته نیست؛ بلکه به توسعه مصالح ساختمانی هوشمندتر و مهندسی‌شده‌تر نیز وابسته خواهد بود.
سوالات متداول
ملات چاپ سه‌بعدی ساختمان چیست؟
ملات چاپ سه‌بعدی نوعی ملات مهندسی‌شده است که برای پمپاژ، عبور از نازل، اکستروژن لایه‌ای، حفظ شکل و ایجاد اتصال مناسب بین لایه‌ها طراحی می‌شود.
آیا هر ملات خشک را می‌توان با پرینتر سه‌بعدی استفاده کرد؟
خیر. ملات چاپ سه‌بعدی باید از نظر رئولوژی، دانه‌بندی، میزان آب، زمان کارپذیری، قابلیت پمپاژ و حفظ شکل برای فرآیند چاپ طراحی و آزمایش شود.
مهم‌ترین ویژگی ملات چاپ سه‌بعدی چیست؟
ماده باید بین قابلیت جریان در زمان پمپاژ و اکستروژن و قابلیت حفظ شکل پس از خروج از نازل تعادل مناسبی برقرار کند.
آیا چاپ سه‌بعدی ساختمان در جهان به مرحله اجرا رسیده است؟
بله. نمونه‌های واقعی ساختمانی و همچنین محصولات تجاری اختصاصی برای چاپ سه‌بعدی بتن و ملات در کشورهای مختلف توسعه یافته‌اند.
آیا تامیکس روی تولید ملات چاپ سه‌بعدی فعالیت کرده است؟
شرکت فناوری مصالح نوین ایرانیان بیش از دو سال است که تحقیق و توسعه در زمینه توسعه ملات تخصصی چاپ سه‌بعدی ساختمان را دنبال می‌کند و به نتایج فنی اولیه در این حوزه دست یافته است.
